晶闸管是一种开关元件，望文生义他的姓名里边有一个闸字也便是门，开关的意思，他广泛的应用在各种电路，以及电子设备中。这儿介绍一下晶闸管的效果以及原理。晶闸管是典型的小电流操控大电流的设备，他经过一个电流很小的脉冲触发晶闸管处于导通状况此刻他的电阻变得很小相当于一跟导线。

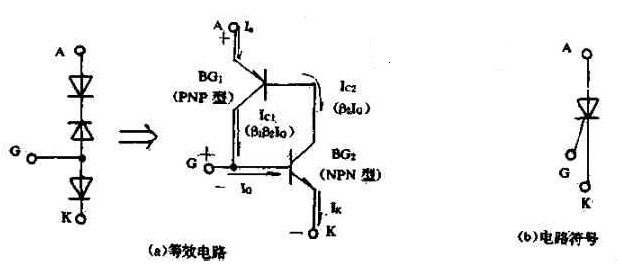

  咱们剖析晶闸管的原理的时分能把它看作由一个PNP管和一个NPN管所组成，其等效图解如上图所当阳极A加上正向电压时，BG1和BG2管均处于扩大状况。此刻，假如从操控极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2扩大，其集电极电流ic2=2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此刻，电流ic2再经BG1扩大，所以BG1的集电极电流ic1=1ib1=12ib2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的成果，两个管子的电流剧增，可控硅使饱满导通。因为BG1和BG2所构成的正反馈效果，所以一旦可控硅导通后，即便操控极G的电流消失了，可控硅依然可以保持导通状况，因为触发信号只起触发效果，没有关断功用，所以这种可控硅是不行关断的。

  因为他只要导通和关断两种作业状况，所以晶闸管具有开关特性，这也便是晶闸管的效果，他的开关是需求必定的条件才干转化，此条件见下表
